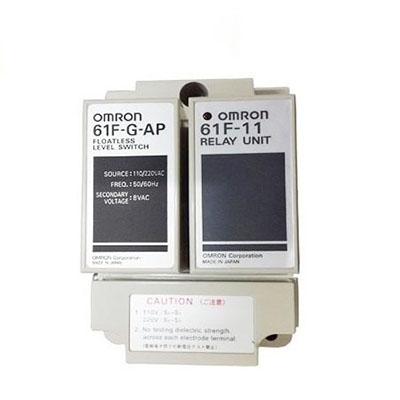

Bộ điều khiển mức: 61F-G-AP AC110/220

Bộ điều khiển mức: 61F-G-AP AC110/220

Bộ điều khiển mực nước Omron 61F-G-AP AC110/220 là rơ le cấp thoát nước tự động không phao, hoạt động theo nguyên lý dẫn điện qua 3 que điện cực. Hậu tố "AP" biểu thị phiên bản dành riêng cho thị trường châu Á - Thái Bình Dương với thiết kế khối nhỏ gọn gắn trên panel.

- Điện áp nguồn cấp: song song hai mức 110 VAC hoặc 220 VAC (tần số 50/60 Hz).

- Ứng dụng điều khiển: Tự động cấp nước (Water Supply) và thoát nước (Drainage).

- Số lượng điện cực kết nối: 3 thanh điện cực (E1: Mức cao, E2: Mức thấp, E3: Điện cực chung/Nối đất).

- Ngõ ra điều khiển: Tiếp điểm 1NO + 1NC, khả năng đóng cắt 5A tại 220VAC (tải thuần trở) hoặc 2A tại 220VAC (tải quy nạp).

- Tính năng an toàn: Tích hợp bộ chống xung điện và chống sét cảm ứng bảo vệ thiết bị.

- Hiển thị: Đèn LED mặt trước giúp kiểm tra nhanh trạng thái vận hành của rơ le.

Nguyên lý hoạt động sơ bộ

Thiết bị nhận biết sự thay đổi mực nước dựa trên dòng điện xoay chiều yếu chạy giữa các thanh điện cực nhúng trong nước chất lỏng dẫn điện:

- Khi cấp nước tự động: Khi mực nước cạn dưới que E2, rơ le đóng tiếp điểm kích hoạt bơm hoạt động. Nước dâng lên chạm đến que E1, mạch kín, rơ le lập tức ngắt bơm để tránh tràn.

- Khi thoát nước tự động: Ngược lại, bơm sẽ tự động bật khi nước dâng chạm E1 và tự động tắt khi nước rút xuống dưới E2 nhằm chống cạn.

Sơ đồ đấu dây tham khảo (Nguồn 220VAC)

Để kết nối, bạn đấu dây vào các khối cầu đấu (terminal) của thiết bị như sau:

1. Nguồn cấp: Đấu vào chân S0 - S2 (cho nguồn 220VAC) hoặc S0 - S1 (nếu sử dụng nguồn 110VAC).
2. Cụm điện cực: Cắm các dây tín hiệu từ ba thanh que vào chân tương ứng: E1 (que ngắn nhất), E2 (que trung bình), E3 (que dài nhất - bắt buộc phải nối đất hoặc đấu vào thành bể kim loại để làm điện cực chung).
3. Mạch lực điều khiển bơm:
   • Cấp nước: Sử dụng tiếp điểm thường đóng Tc - Tb nối tiếp với cuộn hút của khởi động từ điều khiển máy bơm.
   • Thoát nước: Chuyển sang sử dụng tiếp điểm thường mở Tc - Ta.
