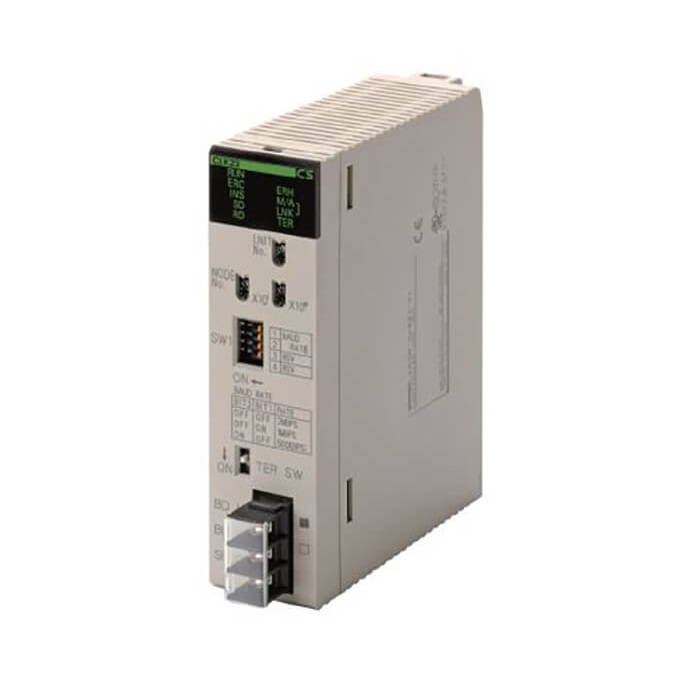

Module kết nối PLC: CS1W-CLK23
CS1W-CLK23 là một đơn modyle mạng Controller Link
-
Thông số chung:
- Model: CS1W-CLK23
- Loại: Dây kết nối (dây xoắn chống nhiễu)
- Phương pháp giao tiếp: Phương pháp mã thông báo N:N (N:N token-bus method) và mã thông báo N:N (N:N token-ring method)
- Tốc độ truyền thông: Tùy thuộc vào tốc độ truyền thông, khoảng cách truyền tối đa khác nhau:
- 2 Mbits/s: 500 m
- 1 Mbits/s: 800 m
- 500 kbits/s: 1 km
- Khoảng cách truyền tối đa:
- 2 Mbits/s: 20 km
- 1 Mbits/s: 30 km
- Phương pháp cách điện: Sử dụng cách điện bằng photocoupler giữa đầu vào và đường truyền giao tiếp
- Số lượng nút tối đa: 32 hoặc 62 nút
- Chức năng giao tiếp: Hỗ trợ liên kết dữ liệu và dịch vụ tin nhắn, với số từ gửi tối đa là 4.000 từ cho mỗi nút.
-
Chức năng RAS (Remote Access Server):
- Sao lưu nút theo chu kỳ
- Tự kiểm tra lỗi (kiểm tra phần cứng khi khởi động)
- Kiểm tra phản hồi và kiểm tra phát sóng (sử dụng lệnh FINS)
- Bộ đếm thời gian xem cửa
- Ghi nhật ký lỗi
- Chức năng bỏ qua nút
- Sao chép đường truyền truyền thông (chỉ cho phương pháp vòng trong chế độ token-ring)
- Phát hiện và thông báo ngắt kết nối (chỉ cho chế độ token-ring)
