Thiết bị ngõ vào: DRT2-AD04H

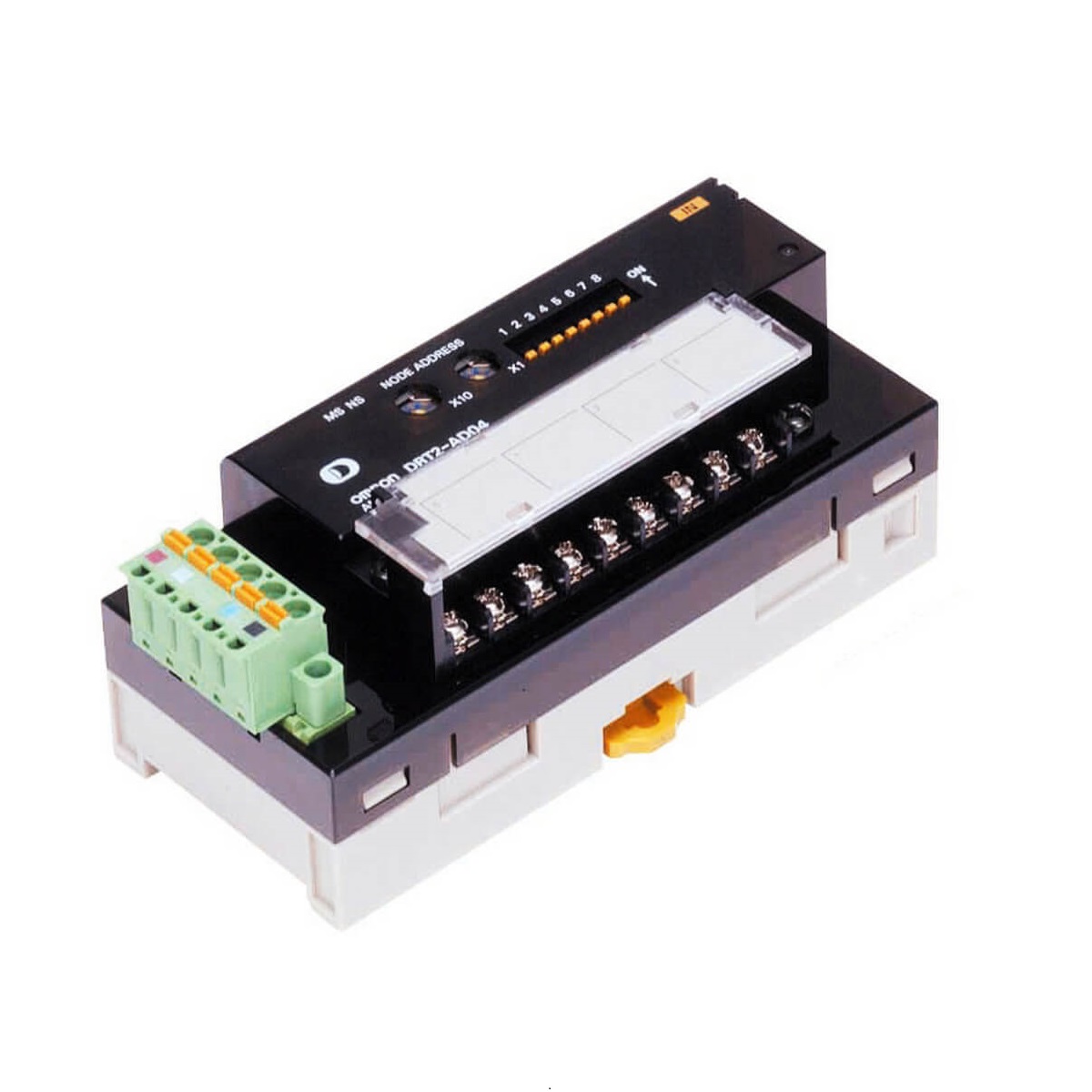

DRT2-AD04H: Khối ngõ vào analog DeviceNet Slave
-
Thông số chung:
- Model: DRT2-AD04H
- Điện áp cung cấp cho giao tiếp: 11 đến 25 VDC (được cung cấp từ đầu nối giao tiếp)
- Dòng tiêu thụ:
- Tối đa 90 mA (24 VDC)
- Tối đa 150 mA (11V DC)
- Kháng nhiễu: Tuân theo IEC61000-4-4, 2 kV (đường dây điện)
- Kháng rung: 10 đến 150 Hz, biên độ kép 0.7 mm
- Kháng sốc: 150 m/s²
- Độ cách điện: 500 VAC trong 1 phút giữa mạch giao tiếp và mạch analog (dòng cảm biến 1 mA)
- Nhiệt độ hoạt động môi trường: -10°C đến 55°C (không có sương đọng hoặc ngưng tụ)
- Độ ẩm hoạt động môi trường: 25% đến 85%
- Phương pháp lắp đặt: Lắp đặt trên thanh DIN 35 mm
- Trọng lượng: Tối đa 160 g
-
Thông số đầu vào:
- Số điểm đầu vào: 4 điểm (đầu vào 0 đến 3)
- Loại đầu vào:
- Điện áp đầu vào: 0 đến 5 V, 1 đến 5 V, 0 đến 10 V, -10 đến +10 V
- Dòng đầu vào: 0 đến 20 mA, 4 đến 20 mA
- Phương pháp cài đặt phạm vi đầu vào:
- Cài đặt bằng công tắc DIP (được chia sẻ bởi đầu vào 0 và 1, chia sẻ bởi đầu vào 2 và 3)
- Cài đặt bằng Configurator (có thể cài đặt đầu vào 0 đến 3 độc lập)
- Tín hiệu đầu vào tối đa:
- Điện áp đầu vào: ±15 V
- Dòng đầu vào: ±30 mA
- Độ phân giải: 1/30,000 (Full Scale)
- Độ chính xác tổng thể:
- 25°C: ±0.4% FS
- -10°C đến 55°C: ±0.8% FS
- Thời gian chuyển đổi: Tối đa 250 ms cho 4 đầu vào
-
Phương pháp cách điện:
- Cách điện bằng photocoupler giữa đầu vào và đường truyền giao tiếp (không có cách điện giữa các tín hiệu đầu vào)
